Modèle : HX‑profilage de tole
Délai de livraison : 30 à 45 jours ouvrés
Paiement : acompte de 30 % par virement T/T, solde de 70 % avant expédition
Période de garantie : 2 ans
Tension de fonctionnement : 380 V 50 Hz triphasé (personnalisable)
WhatsApp: +86 13512486426
E-mail: leo@hx-machinery.com
Haixing Industrial Group Co., Ltd. , avec plus de 20 ans d'expérience dans la conception d'équipements industriels, maîtrise parfaitement le profilage de tôle et propose des solutions fiables et performantes pour les fabricants de panneaux de couverture et de bardage à travers le monde.

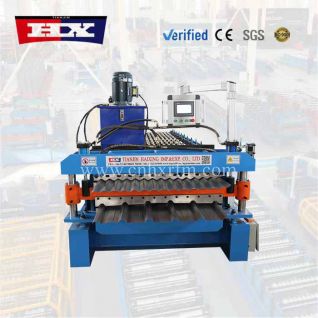

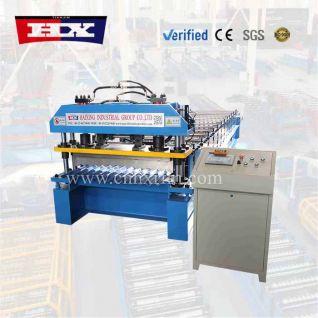

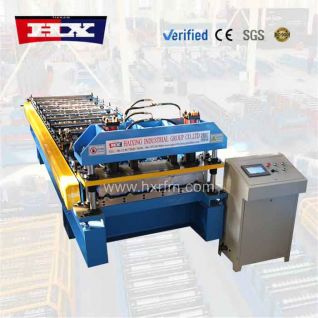

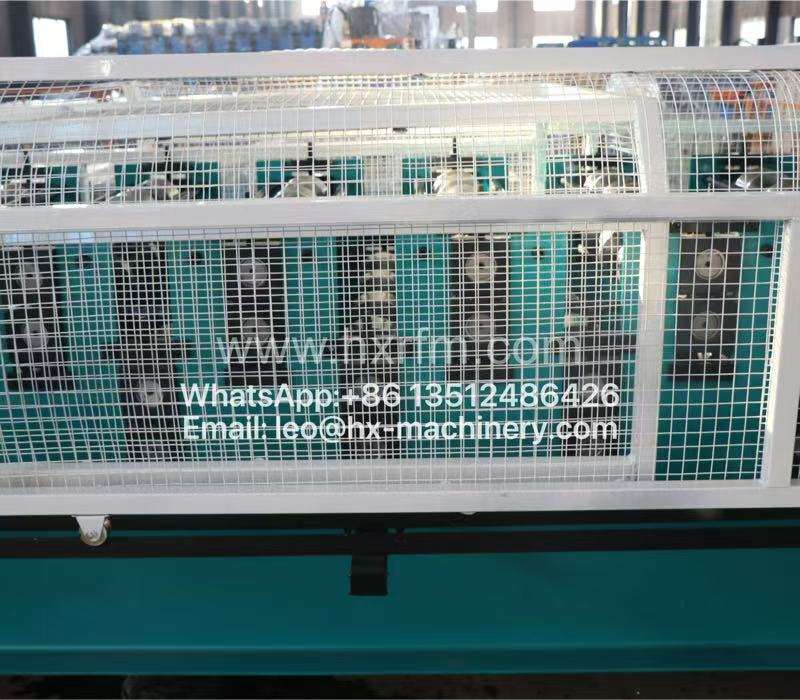

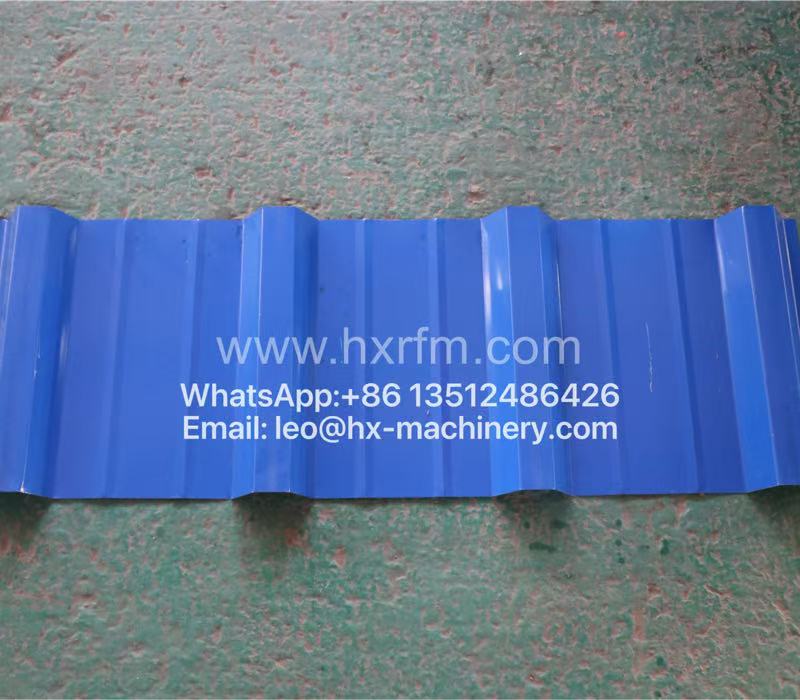

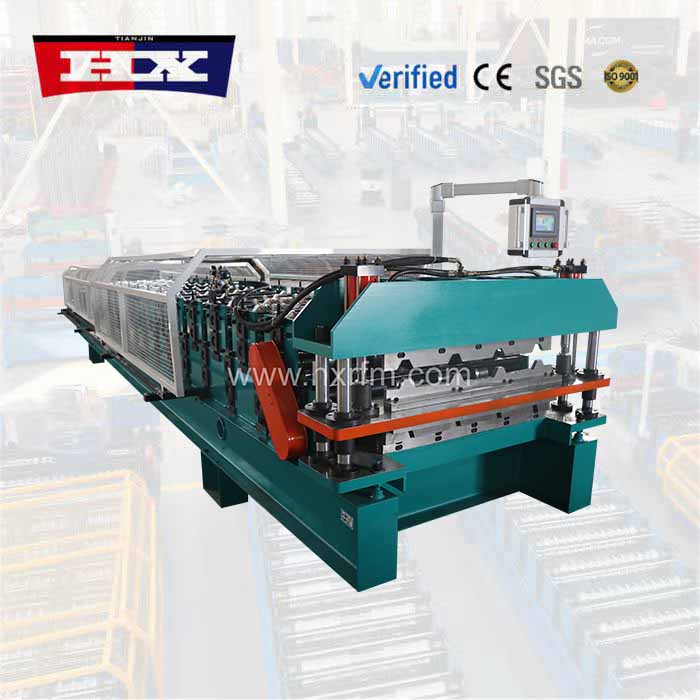

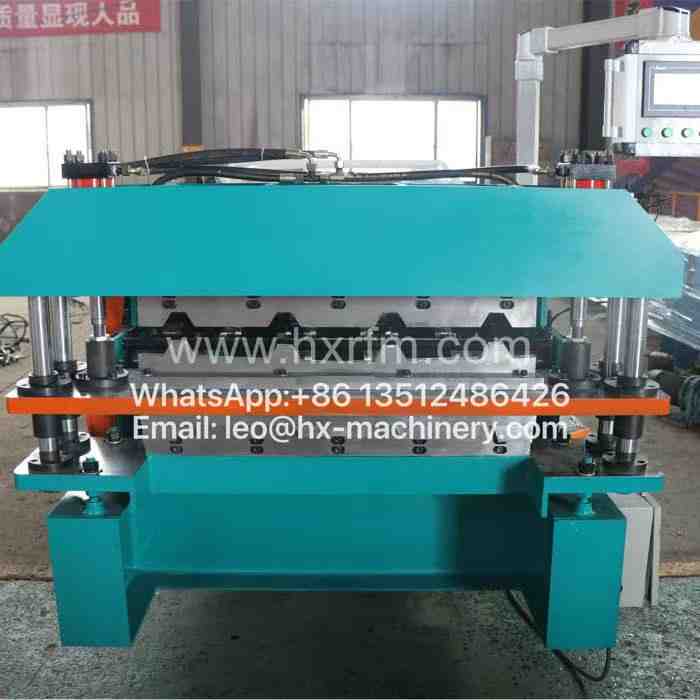

Notre ligne de profilage de tôle intègre une dérouleuse robuste, des stations de formage à rouleaux trempés, un système de poinçonnage hydraulique et une cisaille volante de haute précision, assurant une production continue et sans défaut. Elle traite des bobines d'acier galvanisé, prépeint ou d'aluminium, d'épaisseur comprise entre 0,25 mm et 0,8 mm, et permet de réaliser une large variété de profilés : ondulés, trapézoïdaux, nervurés ou sur mesure. Des options telles que l'empileur automatique, le marquage en relief ou le changement rapide de rouleaux sont disponibles pour adapter l'équipement à vos besoins spécifiques.
Ce qui distingue notre équipement de profilage de tôle sur les marchés d'Afrique du Nord, d'Amérique latine et d'Asie du Sud-Est, c'est sa fiabilité en conditions réelles : vitesse de production stable de 10 à 14 m/min, maintenance simplifiée et consommation électrique optimisée. Nos clients soulignent régulièrement la convivialité de l'interface PLC, qui permet de stocker jusqu'à 30 recettes de profils différents, ainsi que la réactivité de notre service après-vente, avec pièces détachées disponibles rapidement et assistance technique à distance.
Vous trouverez ci-dessous les spécifications techniques complètes de notre solution de profilage de tôle, accompagnées des plans de profilés et de la liste des options de personnalisation disponibles.
Paramètres de la machine
| No. |
Profilage de tole |
|
| 1 |

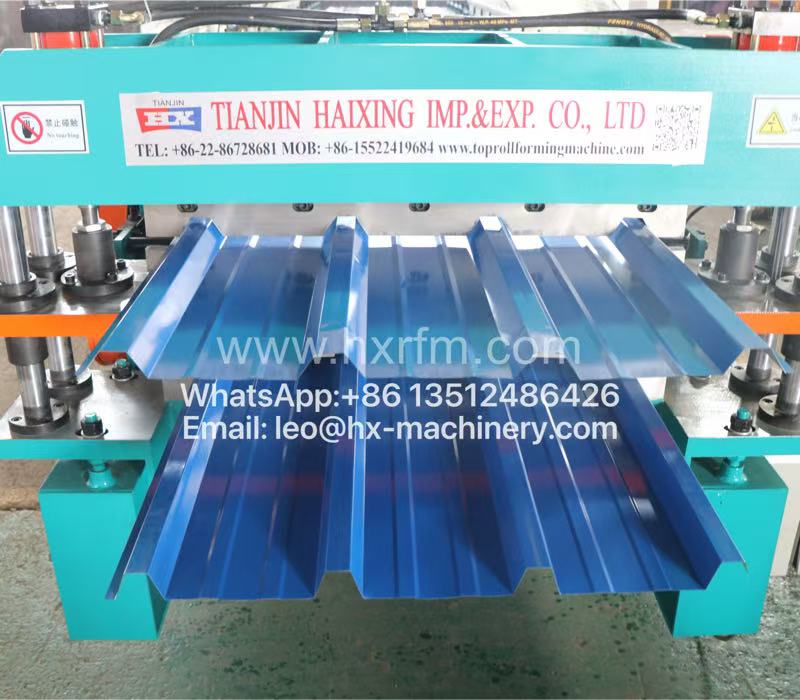

Lame de coupe |
Cr12MoV，traitement thermique HRC 58‑60℃ |
| 2 |
Support de dévidage
|
7T * 1250mm (manuel, 1 jeu) |
| 3 |
Chaîne |
1 pouce |
| 4 |
plaque médiane |
16 mm；cadre 350 mm，acier 45# |
| 5 |
Diamètre d’arbre |
arbre plein 70 mm avec rondelle anti‑desserrage，acier 45# |
| 6 |
Vitesse de fonctionnement |
10‑15M/MIN，30‑35 M/MIN |
| 7 |

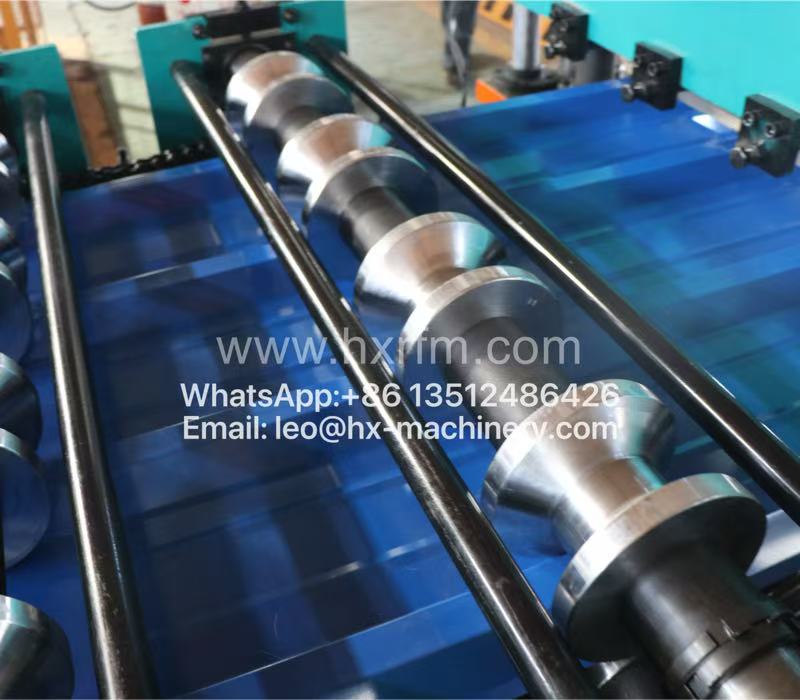

Matériau des galets |
acier 45# |
| 8 |
Groupe hydraulique |
pompe à engrenages |
| 9 |
Colonne de guidage |
4 colonnes de 50 mm |
| 10 |
Puissance |
moteur principal 5.5Kw；groupe hydraulique 4KW (extérieur) |
| 11 |
Précision de coupe à longueur |
+/-2 mm |
| 12 |
Erreur de coupe |
+/- 1.0 mm |
| 13 |
Réducteur |
réducteur à engrenages n°5 fabriqué à Shanghai |
| 14 |
Langues d’affichage PLC |
chinois, anglais, espagnol |
| 15 |
Pièces consommables fournies en double exemplaire |
2 chaînes，2 roulements，fusibles，relais，connecteurs bobine électrovanne，joints d’étanchéité de vérin，caisse à outils |
| 16 |
Armoire de commande |
PLC Delta，écran tactile Delta，encodeur Delta，relais Siemens，boîtier électrique rotatif à 360° |
| 17 |
Entretoise |
entretoise standard export 4 mm nickelée，vis‑mère zinguée électriquement |
| 18 |
Plage d’épaisseur des tôles |
0.3‑0.8 mm |
● Conditions de paiement : acompte de 30 %, solde de 70 % après contrôle avant la livraison.
● Délai de production : environ 30 jours ouvrés après réception de l’acompte de 30 %.
● Mode d’emballage : emballage nu dans un conteneur de 40 pieds, solidement fixé à l’aide de cordages huilés ; l’armoire de commande et tous les accessoires sont scellés.
● Garantie : garantie limitée de 24 mois. Les composants et pièces sont gratuits pendant la période de garantie.
Présentation des clients
