Modelo: HX- (trapezoidal TR4 y trapezoidal TR5)
Tiempo de entrega: 35 a 40 días laborables
Pago: 30% de anticipo por transferencia bancaria y 70% antes del envío
Período de garantía: 2 años
Voltaje de operación: 380V 50Hz trifásico (personalizable)
WhatsApp: +86 13512486426
E-mail: leo@hx-machinery.com
Como Haixing Industrial Group Co., Ltd., tenemos más de 20 años fabricando conformadora de chapa trapezoidal doble capa TR4 y TR5, por eso somos altamente profesionales y confiables en el sector de perfiles metálicos.

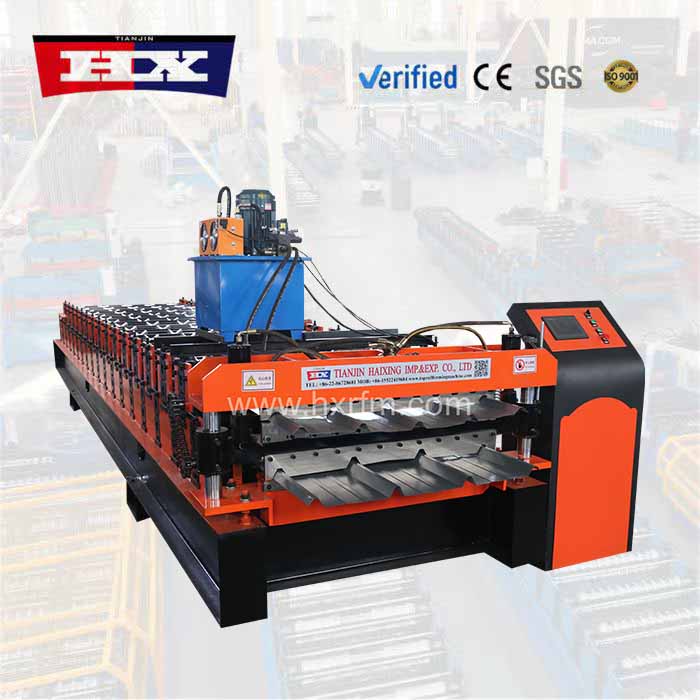

Esta conformadora de chapa trapezoidal doble capa TR4 y TR5 está diseñada para producir paneles trapezoidales de alta resistencia con dos perfiles en una sola máquina, ahorrando espacio y inversión. Se puede personalizar según las necesidades del cliente (espesor, ancho, velocidad y sistema de corte). Actualmente es muy popular en Perú, donde las condiciones geográficas y climáticas exigen solidez y versatilidad.

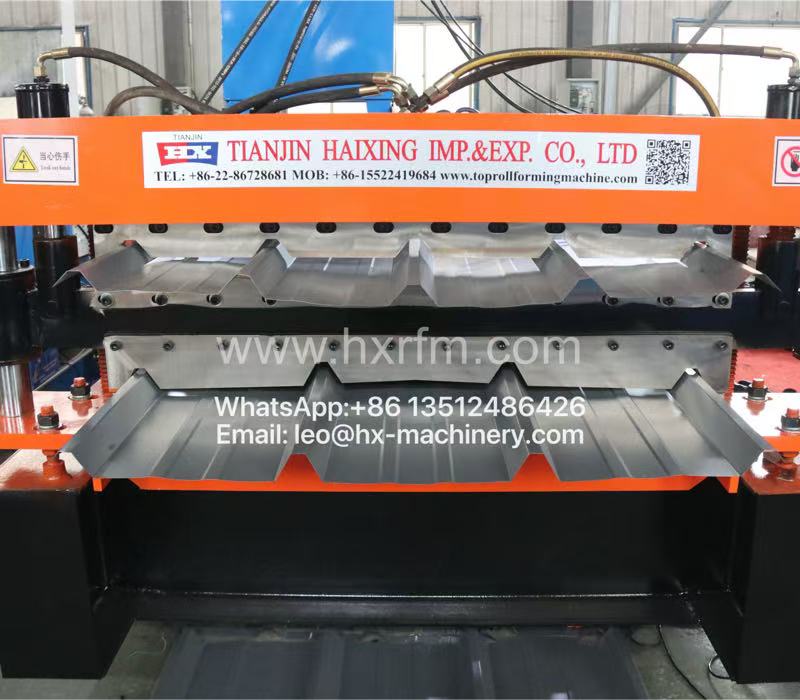

Su doble capa permite combinar el perfil TR4 (para cubiertas) y TR5 (para muros o cerchas), ofreciendo rigidez y ligereza ideales para zonas de alta sismicidad como la costa y sierra peruana.Gracias a su sistema de rodillos de precisión y opción de recubrimiento, las chapas soportan la neblina costera (garúa) y la humedad de la selva alta, prolongando la vida útil en obras locales.Al producir dos perfiles con una sola conformadora de chapa trapezoidal doble capa TR4 y TR5, se reduce el tiempo de cambio de herramientas, el consumo energético y el espacio en taller, lo que se traduce en menor costo por metro cuadrado para los constructores peruanos, un factor crítico en proyectos de vivienda y naves industriales en Lima, Arequipa y Trujillo.
A continuación, se muestran las especificaciones técnicas de la conformadora de chapa trapezoidal doble capa TR4 y TR5 y de los perfiles TR4/TR5 (disponibles bajo solicitud). Contáctenos para una cotización adaptada a su proyecto en Perú.

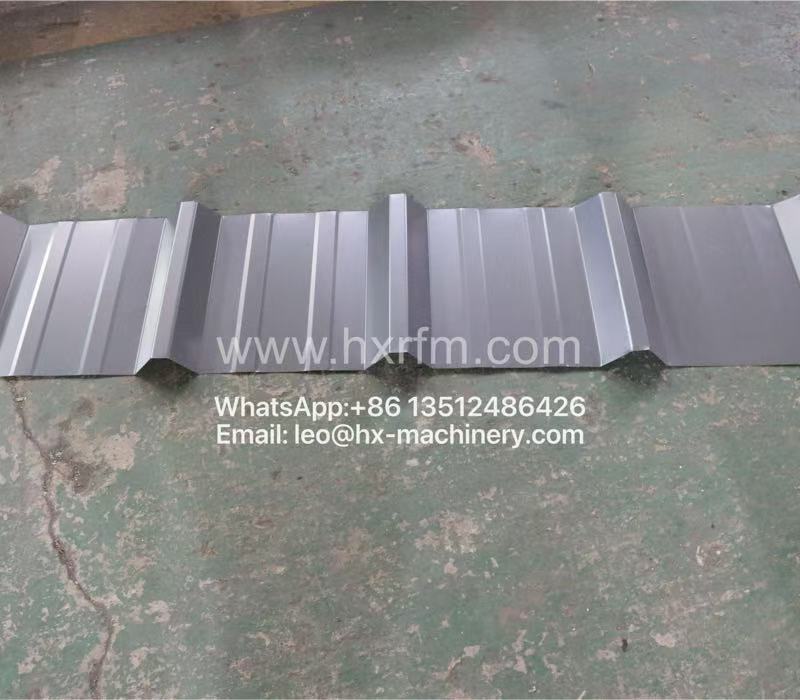

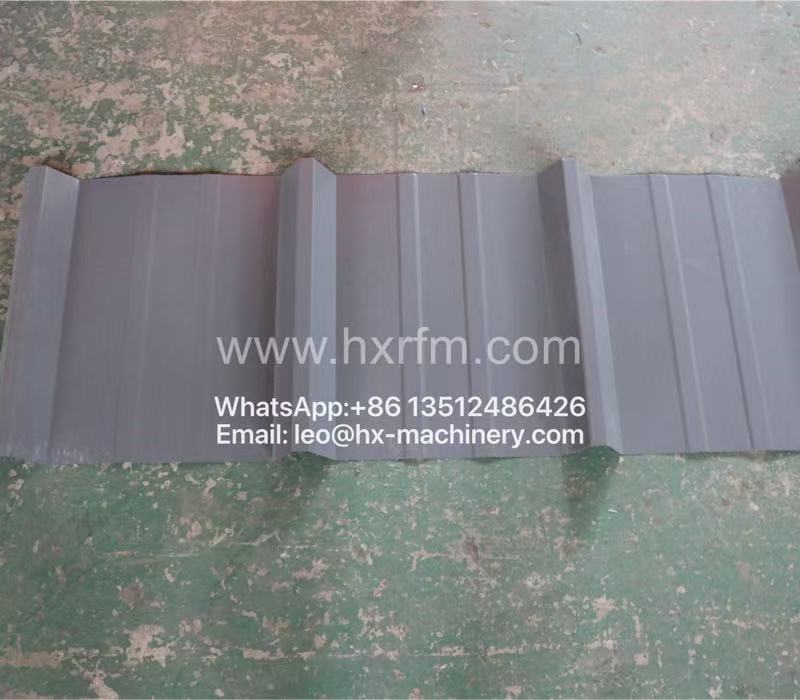

Exhibición de muestra de fabricar trapezoidal TR4 y trapezoidal TR5
Detalles de los parámetros de la máquina
| No | Conformadora de chapa trapezoidal doble capa TR4 y TR5 | |
|
1 |
Material adecuado |
Bobina de acero alu-zinc con recubrimiento de color |
|
2 |

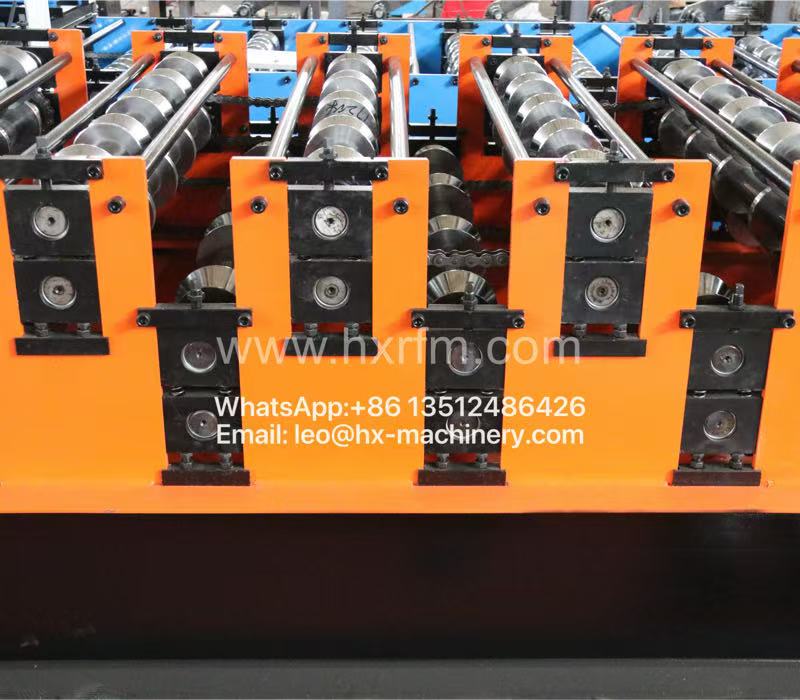

Número de rodillos |
18 y 13 rodillos |
|
3 |
Dimensiones |
8,7 × 1,6 × 1,8 m |
| 4 |
Potencia del motor principal |
5,5 kW |
| 5 |
Potencia del motor hidráulico |
4 kW |
| 6 |
Espesor de la lámina |
0,3–0,8 mm |
| 7 |
Velocidad de producción |
10–15 m/min |
| 8 |
Material de la cuchilla |
Cr12Mov |
| 9 |
Diámetro del eje del rodillo |
Φ70 mm |
| 10 |
Peso total |
Aproximadamente 4500 kg |
| 11 |
Estructura principal |
Vigas tipo H de 350 mm |
| 12 |
Precisión de procesamiento |
Dentro de ±1,0 mm |
| 13 |
Grosor del panel lateral |
16 mm |
| 14 |
Tamaño de cadena y rueda dentada |
1 pulgada |
| 15 |
Voltaje |
380V 50Hz trifásico o según requerimiento del cliente |
| 16 |
Sistema de control |
PLC |
| 17 |
Sistema de frecuencia |
Marcas nacionales |
| 18 |
Modo de transmisión |
Accionamiento por motor |
| 19 |
Pantalla táctil |
Marcas nacionales |
| 20 |

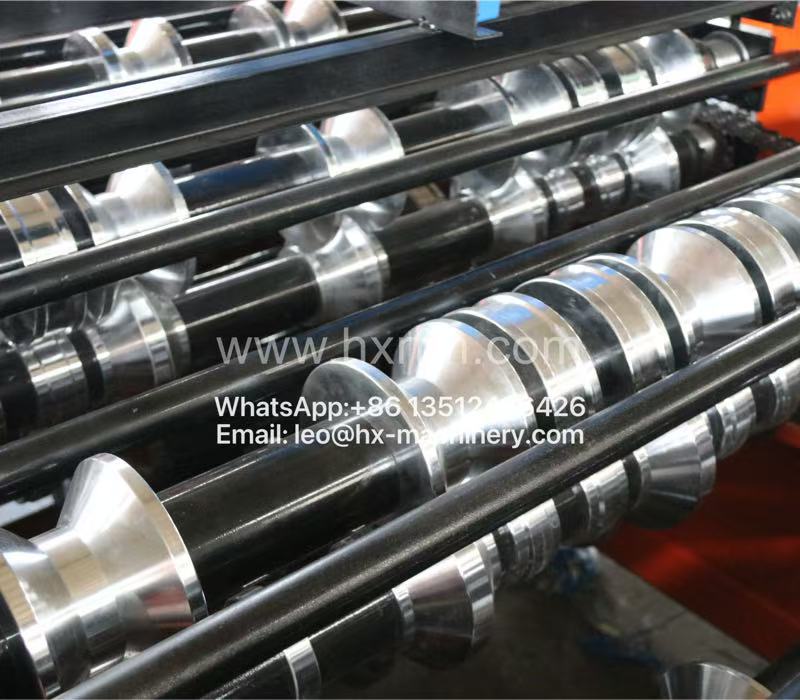

Material de los rodillos |
Acero forjado 45# con recubrimiento de cromo |
| 21 |
Tolerancia de longitud |
±2 mm |
Términos de Venta
● Métodos de pago
30% como depósito, el saldo se paga después de la inspección antes de la entrega.
● Plazo de producción
Aproximadamente 35-40 días laborables después del depósito del 30%.
● Método de embalaje
Embalaje desnudo en un contenedor de 40 pies, bien fijado con cuerdas aceitosas; el gabinete de control y todos los accesorios estarán protegidos contra la humedad.
● Garantía
Garantía limitada de 24 meses
Los componentes y piezas son gratuitos durante el período de garantía.
●Instalación
Si es necesaria la instalación, el vendedor enviará un técnico a la fábrica del comprador en el extranjero para ayudar a regular la máquina. El comprador debe ayudar al vendedor a obtener la visa de técnico chino y debe pagar el boleto aéreo de ida y vuelta, el alojamiento local y $150 por día.
Introducción a la fábrica
Después de más de veinte años de acumulación técnica, nuestros productos han demostrado ser altamente resistentes, adaptables y eficientes, capaces de funcionar bajo condiciones climáticas extremas y en entornos industriales exigentes, cumpliendo con los estándares internacionales de seguridad, eficiencia y durabilidad prolongada.
